谈起静电，我们经常听到ESD和TVS两个名词，二者其实是两个完全不同的概念，有的同学很容易混淆。ESD全拼是Electro Static discharge，中文意思是“静电释放”，它描述的是一种客观现象。

TVS全拼是Transient Voltage Suppressor，中文意思是“瞬态电压抑制器”，是一种二极管形式的高效能保护器件，它描述的是一种器件。

ESD和TVS的关系是，我们用TVS来抑制ESD对电子电路的影响，从而保证电路系统能够正常工作。TVS与受保护器件或通路并联，正常状态时，TVS对于信号是高阻态，信号不受TVS影响，当瞬间电压足够大时，TVS就提供一个低阻抗通路，将干扰释放掉。ESD会产生一个非常高的瞬态电压，而且时间极短，有时可达亿分之一秒，如果放任这么高的电压不管，会对电路系统产生严重的破坏。

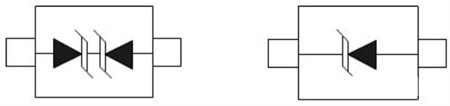

我们一般使用TVS来吸收ESD的能量，从而保护电路系统正常工作。TVS的符号见下图，TVS一般有双向和单向两种。通常单向TVS用于直流电路，双向TVS用于交流电路。

TVS就是一个二极管，只是把二极管反向运用，可以类比稳压二极管，钳位住电压，利用二极管PN结的雪崩击穿原理，进而避免高压进入后面的低压电路。

单向TVS的VI特性曲线，很接近二极管的IV特性曲线，我们利用的是其负向工作区，双向TVS的IV特性曲线，是单向TVS工作区曲线的对称，可以抑制双向静电。

在冬天时，我们接触电子设备经常会听到“啪”的一声，这就是静电放电，外行的人可能会抱怨这是产品设计不好导致的，其实不然，设计是否可靠，要看“啪”之后设备是否异常，如果设备正常工作，则说明设计可靠，如果设备异常，比如黑屏、闪屏、关机、异响，则说明保护不可靠。

我们一定要正确选型TVS，来有效抑制ESD引起的瞬时大脉冲，同时又不影响到电路本身信号或电源正常工作。我们以单向TVS管为例，详细解读TVS各参数意义。

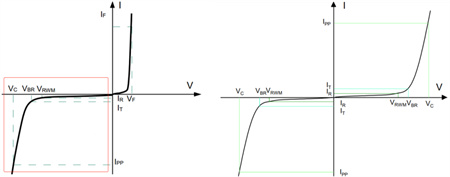

TVS的IV特性曲线见下图，第一象限是作为二极管时的输出特性曲线，有我们熟知的正向导通电压和导通电流两个参数。

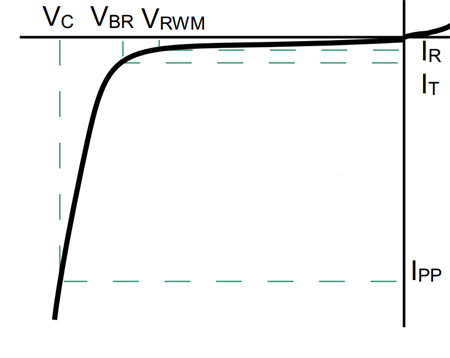

TVS是利用反向时来箝位电压，是反接、并联在电路中，反向工作时工作在上图第三象限，我们就介绍第三象限中的主要参数。

VRWM：Peak Reverse Working Voltage，反向工作电压，也有称之为变位电压，在这个工作电压下，我们可以看到VRWM对应的电路IR是很小的，此时TVS的功耗也就非常小。需要注意的是，VRWM一定要大于器件工作时的电压，比如某信号是3.3V，则并联的TVS的VRWM一定要大于3.3V，否则TVS会把3.3V的信号当做干扰抑制，或者功耗很大。

IR：Reverse Leakage Current @ VRWM，漏电流，TVS工作在VRWM时的电流，这是一种漏电流，电流值很小，在0V~VRWM电压之间，IR约等于0。

VBR：Breakdown Voltage @ IT，击穿电压。在试验电流IT（test current）下，TVS反向导通时两端的电压，此时TVS处于低阻抗通路。高脉冲此时开始被导通到地回路。

VC：Clamping Voltage @ IPP，箝位电压，在峰值电流IPP作用下，TVS两端的电压称为箝位电压，这是非常重要的参数，峰值电流IPP作用下，大部分能量是通过TVS流到地，电压被箝位，进而保护了TVS后面的电路。

VC一定要小于后面电路的正常最大工作电压，因为，如果VC高于器件的正常工作电压，那么峰值脉冲被箝位在VC后，VC高于器件承受电压，器件还是会损坏。以上就是TVS重要参数的解读，我们一定要正确选型TVS，来有效抑制ESD引起的瞬时大脉冲，同时又不会干扰到电路本身工作工作。
